Muchos clientes están confundidos acerca de qué accesorios deben elegirse para una válvula de control neumático. Ahora presentamos los accesorios básicos para que comprenda la función y las características.

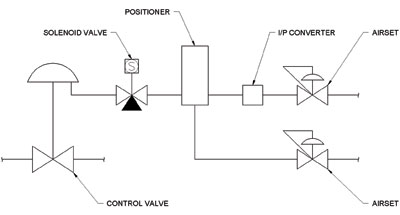

Como se muestra en el diagrama a continuación, una válvula de control neumática puede funcionar bien con la instalación de una válvula solenoide, posicionador, inventor I / P, sistema de aire, etc.

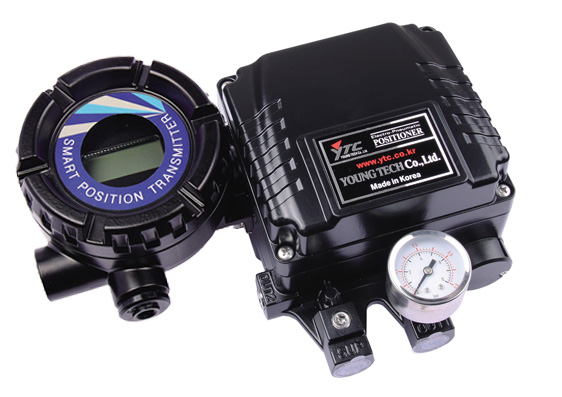

1. posicionador

Las válvulas operadas neumáticamente dependen del posicionador para recibir una señal de entrada del controlador de proceso y convertirla en carrera de válvula. Estos medidores están disponibles en tres configuraciones:

(1) neumático

Se suministra una señal neumática (típicamente de 3 a 15 psig) al posicionador. Este posicionador lo convierte a una posición de válvula requerida y proporciona al actuador de válvula la presión de fuente de aire requerida para alcanzar esta posición y mover la válvula a la posición correcta.

(2) I / P analógica

Este posicionador tiene la misma función que el posicionador anterior, pero usa corriente (generalmente 4-20 mA) en lugar de una fuente de aire como señal de entrada.

(3) Digital

Aunque la función de este posicionador es muy similar al posicionador I / P analógico descrito anteriormente, la diferencia es que la conversión de señales eléctricas es digital en lugar de analógica.

Los productos digitales incluyen tres tipos:

① Sin comunicación digital

Se suministra una señal de corriente (4-20 mA) al posicionador. Conduce el módulo electrónico y controla la salida

② HART

Es lo mismo que un localizador de comunicaciones no digitales, pero puede realizar comunicaciones digitales bidireccionales en el mismo cable que se utiliza para señales analógicas.

③ Bus de campo

Este tipo de posicionador acepta señales digitales y utiliza circuitos electrónicos digitales con componentes mecánicos para posicionar la válvula. Todas las señales de control digitales reemplazan las señales de control analógicas. Además, la comunicación digital bidireccional también es posible en el mismo cable. La transferencia de esta tecnología de comunicación de campo a la tecnología de bus de campo beneficia al usuario final al mejorar la estructura de control, aumentar la capacidad de producción y reducir el cableado.

Utilice un posicionador I / P analógico incorporado o un controlador digital en lugar de una combinación de posicionador neumático y convertidor, lo que ahorrará mucho dinero. La capacidad de incrustar comandos de software en el módulo de memoria del dispositivo representa la diferencia real entre los niveles de localizador I / P analógico y digital. Esta capacidad puede realizar la configuración automática y el ajuste de la válvula. Lo más importante es que puede lograr una comunicación bidireccional para el diagnóstico de procesos, válvulas e instrumentos.

El uso de controladores de válvulas digitales reducirá el costo de depuración del circuito, incluida la instalación y calibración. Los controladores de válvulas digitales utilizan automáticamente los diagnósticos para mantener los niveles de rendimiento del circuito y mejorar el control del proceso al reducir la desviación del proceso. Además, hay dos aspectos de los controladores de válvulas digitales que los hacen particularmente atractivos: (1) Verificación y configuración automáticas. En comparación con el ajuste tradicional de cero y span, se pueden lograr importantes ahorros de tiempo. (2) Diagnóstico de válvulas. A través del Sistema de control distribuido (DCS), las herramientas de software para PC o el comunicador portátil, los usuarios pueden diagnosticar el estado de la válvula cuando están en línea.

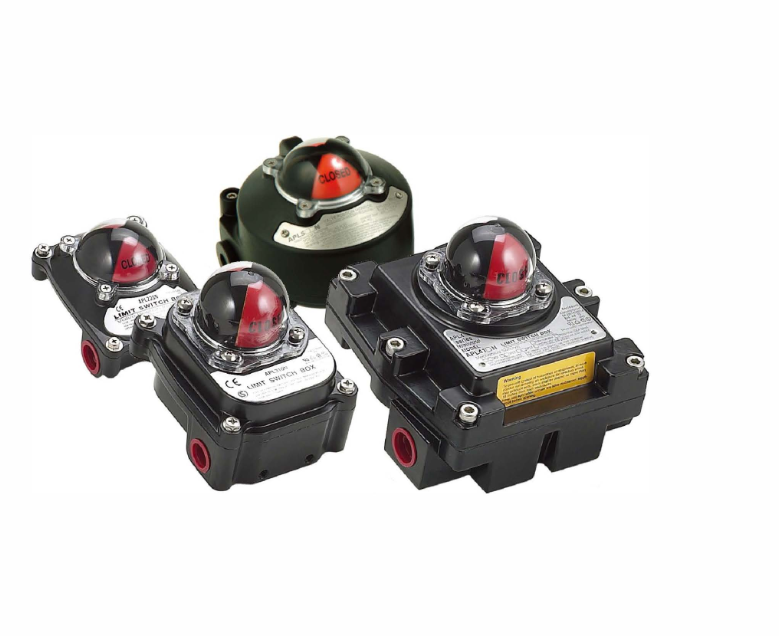

2.   Interruptor de límite

El interruptor de límite proporciona una entrada discreta al sistema de control distribuido, o lámpara de señal de conducción, válvula solenoide pequeña, relé o alarma. Los interruptores de límite operados por levas se usan típicamente con dos a cuatro interruptores separados que se operan mediante el movimiento del vástago de la válvula. Los componentes instalados junto al actuador contienen estos interruptores. Cada interruptor es ajustable individualmente y puede proporcionar señales a sistemas de CA o CC. Otros tipos de interruptores de límite instalados en la válvula también tienen este efecto.

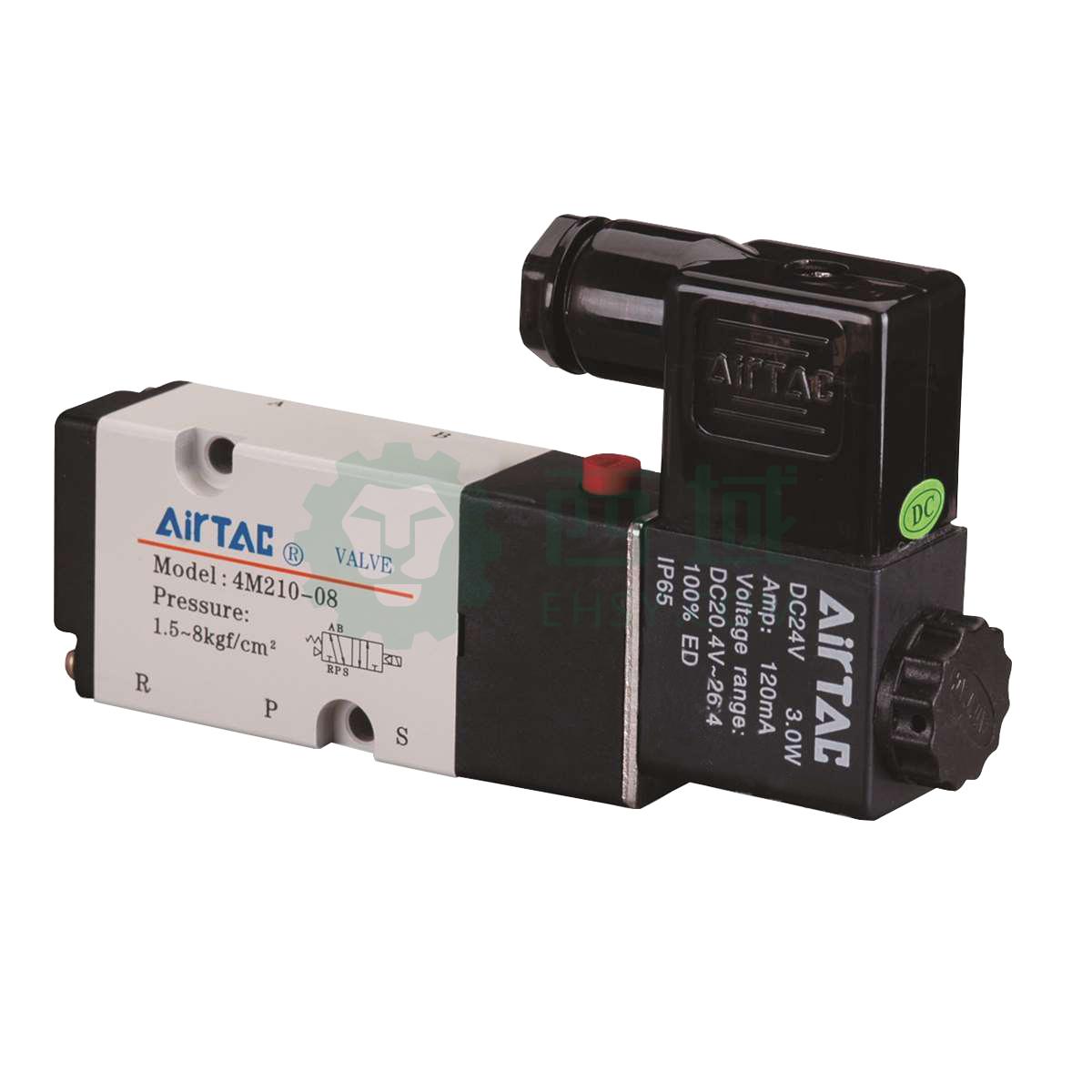

3.   electroválvulas

El tipo de actuador y el modo de funcionamiento a prueba de fallos requerido determinan la elección correcta de la válvula solenoide. Las válvulas solenoides se pueden utilizar en pistones de doble acción o actuadores de diafragma de acción simple.

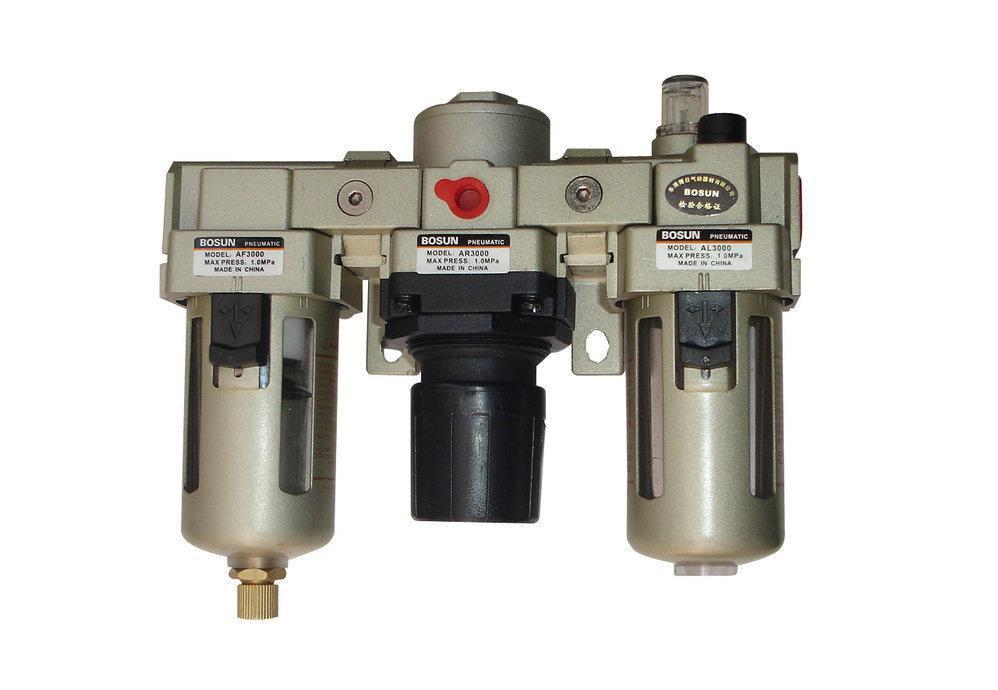

4.   Regulador de presión de suministro de aire

El regulador de presión de suministro de aire, comúnmente conocido como conjunto de aire, reduce la presión de la fuente de aire en el sitio que se suministra a los posicionadores de válvulas y otros equipos de control. Las presiones de la fuente de aire descomprimido comúnmente utilizadas son 20, 35 y 60 psig. El regulador de presión se puede integrar en el posicionador o instalar en el actuador con un manguito roscado o un perno.

   5. Convertidor de electricidad a gas

El convertidor acepta una señal de entrada de CC y utiliza un motor de torsión, un deflector de boquilla y un amplificador neumático para convertir esta señal eléctrica en una señal de salida neumática proporcional. La presión de la boquilla manipula el amplificador y se conecta a los fuelles de retroalimentación del motor de par para comparar la señal de entrada y la presión de la boquilla. El convertidor eléctrico-neumático se puede instalar directamente en la válvula y la válvula se puede operar sin la necesidad de un elevador de volumen de aire o posicionador adicional.
